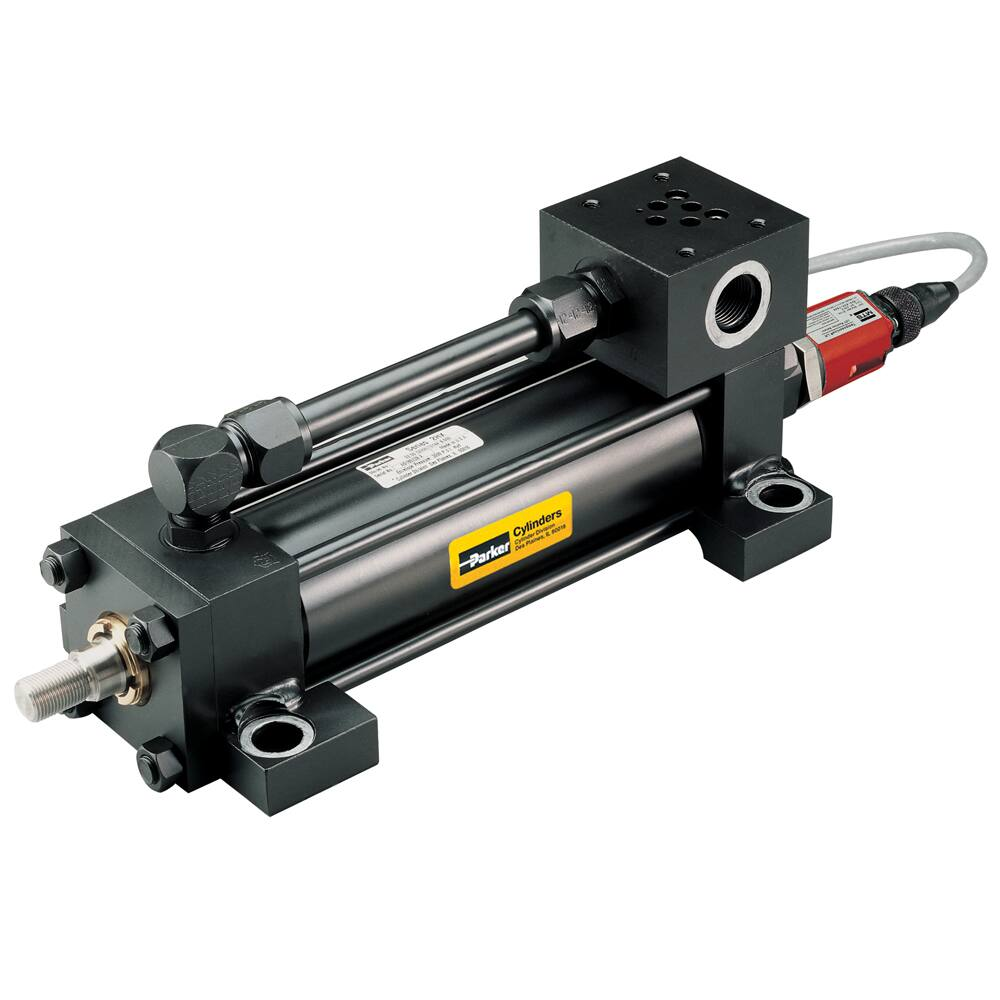

2HX/2HDX和3HX/3HDX系列重载电液油缸为要求位置反馈的控制系统而设计，其集成了一个装配总成减少了传感器安装支架，阀块、液压软管及其他元件相互连接在一起。2HX/2HDX和3HX/3HDX系列具有多种配置功能，可以在应用中实现执行机构的正确位置控制及速度控制。
2HX/2HDX和3HX/3HDX系列油缸能够提供螺栓固定或集成阀块，以及相应地配置位置传感装置。
• 有三种反馈选项可选：
Intellinder™ – 采用派克技术，利用光学透镜读取蚀刻到活塞杆上的条形码进行定位，能够读取活塞的******位置，并且当安装多个光学透镜时还具有冗余控制选项。此外还可选模拟量输出。
LDT – 线性位移传感器是一种非接触式传感器，波导管安装在空心活塞杆内，导管内的敏感元件由磁致伸缩材料制成，活动磁环随活塞杆位置变化而产生磁致伸缩效应，波导管即可感知活塞杆的******位置。LDT可以旋进油缸的缸盖或内置于缸盖之中，采用尾部销轴连接。模拟量和开关量输出都可选。
LRT – 线性电位计安装在空心活塞杆上，内置于缸盖内。它采用一个电阻及滑动触点，电阻值与触点位置沿油缸行程变化呈比例关系，仅输出模拟量。
• 电气输出量 – 模拟量（电压、电流）和数字量（启/停，PWM，SSI，J1939）都可选，取决于所选的反馈类型。
• 有两种阀块选项可选，减少液压管路随油缸和阀体之间相对运动而产生的随动：
螺栓紧固阀块 – 从七种标准阀安装类型中选出的，可固定到杆头或缸盖任一端，不影响标准的外形尺寸和油缸安装尺寸。
集成阀块缸盖 – 从四种标准阀块安装类型中选择，可安装在缸盖#1位置。
每一个2HX/2HDX和3HX/3HDX系列油缸出厂前均经单独测试，性能优良，无泄漏，质保18个月。
技术参数
• 重载型– ANSI/(NFPA) T3.6.7R3 – 2009 技术参数和安装尺寸标准
• 标准配置 – 方形缸头 – 拉杆式设计
• 额定工作压力 – 210 bar
• 标准油液 – 液压油
• 标准温度范围 – -10°F to +165°F
• 缸筒直径 – 2.00
, 2.50
, 3.25
, 4.00
, 5.00
, 6.00
, 7.00
, 8.00
• 活塞直径– 1.000
, 1.375
, 1.750
, 2.000
, 2.500
, 3.000
, 3.500
, 4.000
, 4.500
, 5.000
, 5.500
• 标准安装方式– 18 种类型：T, TB, TC, TD, J, JB, JJ, H, HB, HH, C, F, BB, D, DB, DD, DE, SB
• 行程 – 有用的行程长度
• 缓冲 – 可选缸盖、缸头的任意一端或两端
• 活塞杆端 – 四种标准类型：螺纹类型4 (NFPA标准SM类型), 螺纹类型8 (NFPA标准IM类型),(NFPA标准SF类型), 螺纹类型55 法兰式活塞杆端 – 定制
• 2HX/3HX系列 – Jewel Gland螺纹插装件，带TS 2000杆密封
• 2HDX/3HDX系列 – 螺栓固定Rod Gland，带Tri-Lip杆密封
